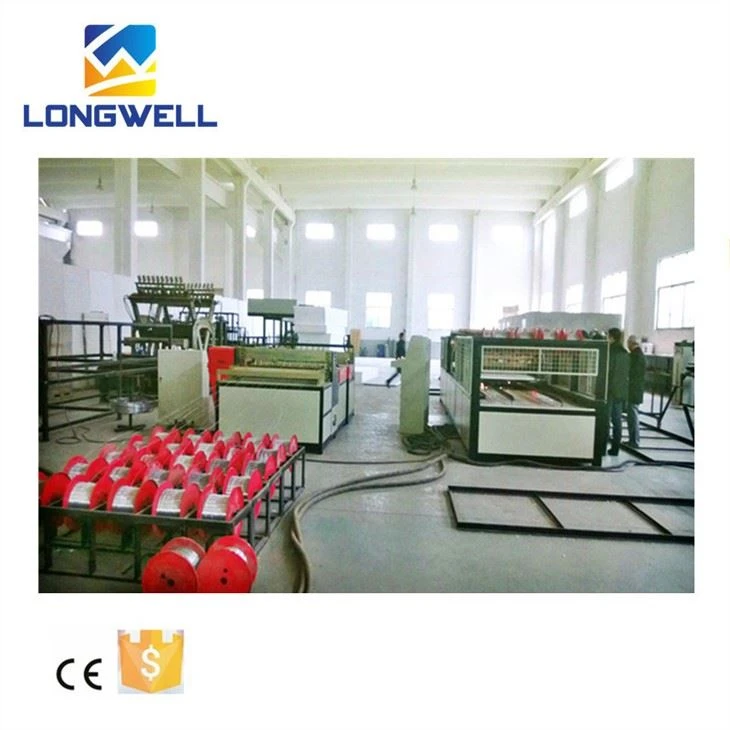

La ligne de production de panneaux 1.EPS 3D se compose d'une soudeuse de treillis métallique, d'une machine d'enroulement de fil d'acier, d'une machine de découpe de treillis, d'une machine d'insertion de fil d'acier, etc.
2.La soudeuse en treillis métallique est un produit mécatronique à haut rendement, à faible consommation d'énergie et hautement automatique. Il's contrôlé par SCM, le fil horizontal est automatiquement alimenté et coupé. La tension d'étirage du fil est éliminée par le redressement et le rembobinage, ce qui améliore considérablement la plaque de cadre. La densité nette de 50×50mm 50×100mm 100×100mm peut être facilement ajustée. Une taille spéciale peut également être fabriquée selon les exigences du client's.

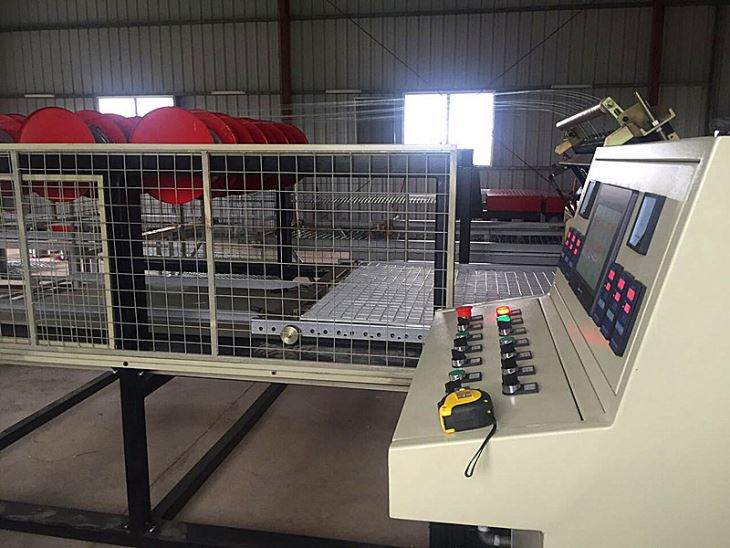

3. Toute la ligne de production est contrôlée par PLC, elle utilise une structure de cadre pour fixer le treillis métallique et le panneau EPS pour avancer. Le fil diagonal utilise un conduit comme guide pour couper automatiquement des sections. L'interrupteur de position contrôle la longueur d'alimentation du fil.
4.Le système de transmission de puissance hydraulique est utilisé pour un réglage plus facile de la position de travail.
5.Le système de rétroaction automatique peut mettre en œuvre une alarme de défaut et une résolution rapide.
Paramètre technique de la machine à panneaux 3D personnalisée avec CE
Tension | AC380V 50Hz |
Puissance de connexion | 60KVA |
Diamètre du fil | 2mm-3mm |
Maille de soudure nette | 50×50mm 50×100mm 100×100mm |
Dimension nette | 1200 mm × 3000 mm (taille standard) |
Capacité | 1.5m~2m/min |
Dimensions hors tout de la machine | 8000mm×1500mm×1100mm |
Poids | 3000KG |
Tolérance acceptée
Pénurie de soudage | ≤8‰ |
Erreur de longueur diagonale | 10mm |
Erreur de longueur | ±5 mm |
Erreur de largeur | ±5 mm |
Planche 3D coude latéral 3D | ≤L/650 |
Paramètre technique de la machine à panneaux 3D personnalisée avec CE
Tension | AC380V 50Hz |
Puissance de connexion | 60KVA |
Diamètre du fil | 2mm-3mm |
Dimension de carte de réseau de fil | 2400~3000mm×1200mm×70~140mm |
Épaisseur du panneau EPS | 50mm~120mm |
Capacité | 400m2~500m2/8 heures |
Dimensions hors tout de la machine | 8000mm×1900mm×2100mm |
Poids | Environ 4000kg |
Tolérance acceptée
Pénurie de soudage | ≤3% |
Erreur de longueur diagonale | 10mm |
Erreur de longueur | ±5 mm |
Erreur de largeur | ±5 mm |
Planche 3D coude latéral 3D | ≤L/650 |
LONGWELL, avec plus de 20 ans d'expérience, est l'un des plus grands fabricants et fournisseurs de machines automatiques de soudage de treillis métallique eps 3d en Chine. Avec l'aide d'équipements et de technologies de pointe, tous nos produits sont de haute qualité et à bas prix. Bienvenue pour acheter la machine personnalisée bon marché de notre usine.
